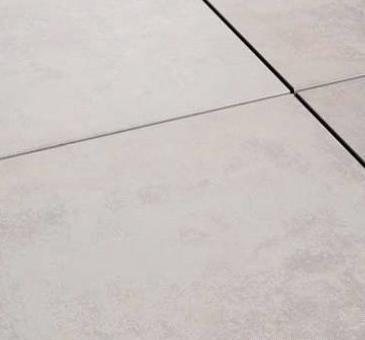

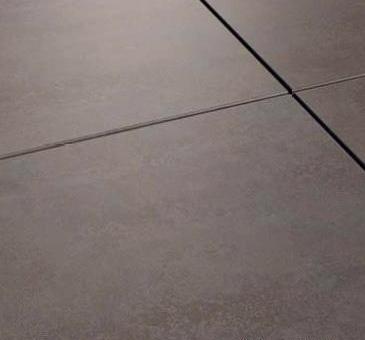

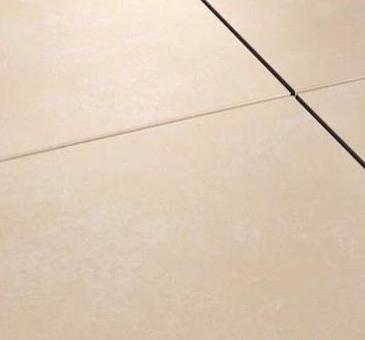

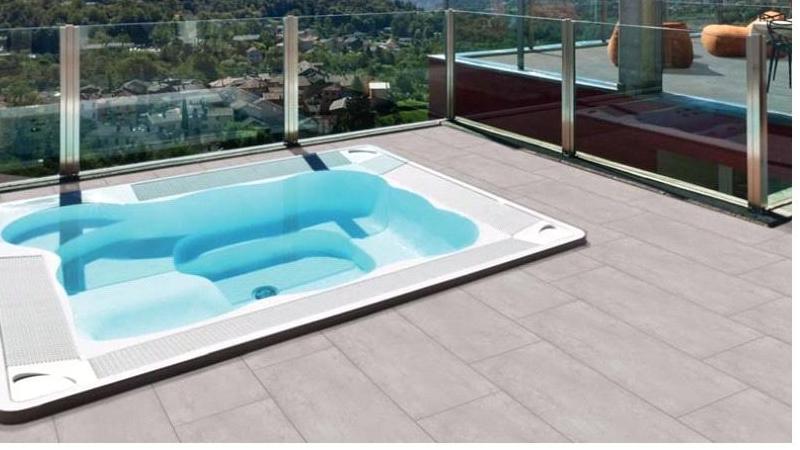

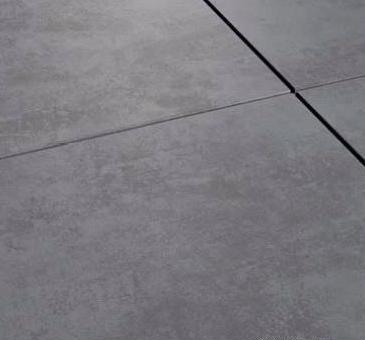

Fineline Keramikplatte

Verlegung im Splittbett

Aufbauhöhe: ca 25-45 cm

Fugenbreite: 3-5 mm

-Gewünschte Fläche 25cm bis 45cm tief ausheben

-Mindestgefälle von 2,5% ausbilden und verdichten

-15cm bis 30cm Schotter-oder Kiestragschicht mit kornabgestufter Mischung der Körnung 0/32 oder 0/45 ausreichender Wasserdurchlässigkeit auftragen

-Fläche mit einer Rüttelplatte verdichten und eine 3cm bis 5cm zu verdichtende Bettungsschicht mit einem Gemisch aus 60% Edelsplitt der Körunug 2/5 und 40% Edelbrechsand 0/2 einbauen

-Darauf die Platten  auslegen und mit einem Gummihammer positionieren

-Den Fugenverlauf mit Schnüren in Längs-und Querrichtung überprüfen

-Der Fugenbestand beträgt zwischen 3-5mm

Feste Verklebung

Untergrund muss tragfähig sein

Aufbauhöhe je nach Systemaufbau

-Untergrund muss tragfähig sein und ein Gefälle von ca.1,5% aufweisen

-Zur Gewährleistung der Frostsicherheit wird ein Drainage System und eine Verbundabdichtung aufgebaut, eindringendes Wasser wird abgeführt

-Die Platten werden mit Monikornmörtel verlegt, das Aufzahnen des Verlegemörtels erfolgt in Richtung des Gefälles

-Es wird eine Fugenbreite von 5mm empfohlen

-Feldbegrenzungs-und Dehnungsfugen sind entsprechend auszuführen

Verlegung auf Stelzlagern

Feste Tragschicht

Aufbauhöhe inklusive Plattenstärke >3cm

-Untergrund mit 2,5% Gefälle vorbereiten

-Abdichtung eibauen und Bautenschutzmatte auflegen

-Stelzlager platzieren und nivellieren, an jedem Kreuzungspunkt ein Stelzlager, an den Rändem einrücken, bei höherer Belastung sowie größeren Rechteckformaten ist eine Mittelunterstüzung erforderlich

-Terrassenplatten aufsetzten (Stelzlager mit intergrieten Fugenkreuzen verwenden)

-Vorteile:

-Unebenheiten können leicht ausgeglichen werden

-Schnelle Verlegung und bei Bedarf Wiederaufnahme der Platten

-Abflüsse und Versotgungsleitungen werden versteckt

-Keine Fugenfüllung notwendig

-Trittschalldämmend
